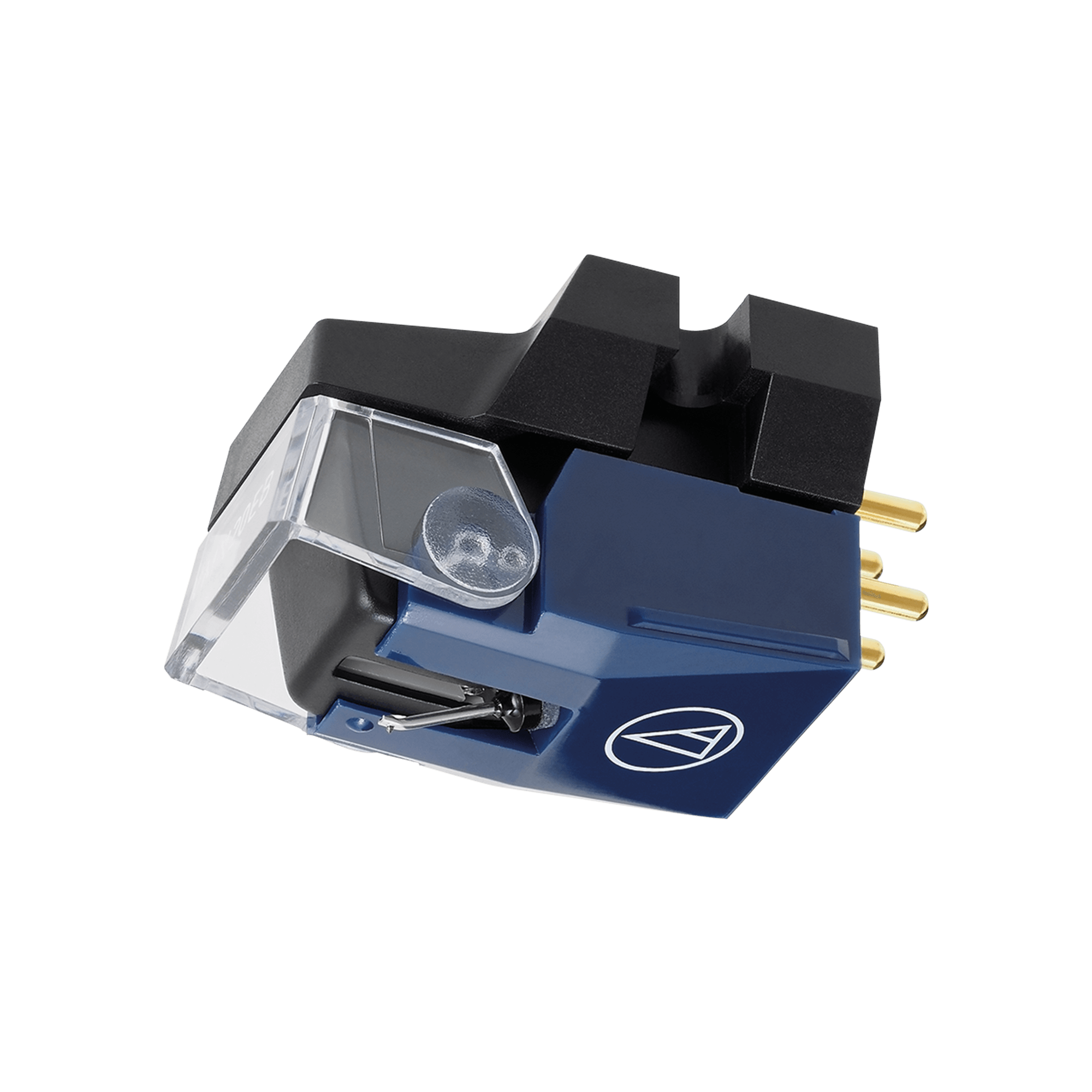

Audio Technica – VM520EB

VM520EB

Cellule stéréo à double aimant mobile

Modèle de stylet elliptique standard équipé d’un stylet elliptique collé. Cela réduit la distorsion du tracé et permet une reproduction sonore plus précise.

• Porte-à-faux en aluminium
• Les bobines para-toroïdales améliorent l’efficacité de la génération
• La plaque de blindage centrale entre les canaux gauche et droit réduit la diaphonie
• Boîtier en polymère durable à faible résonance

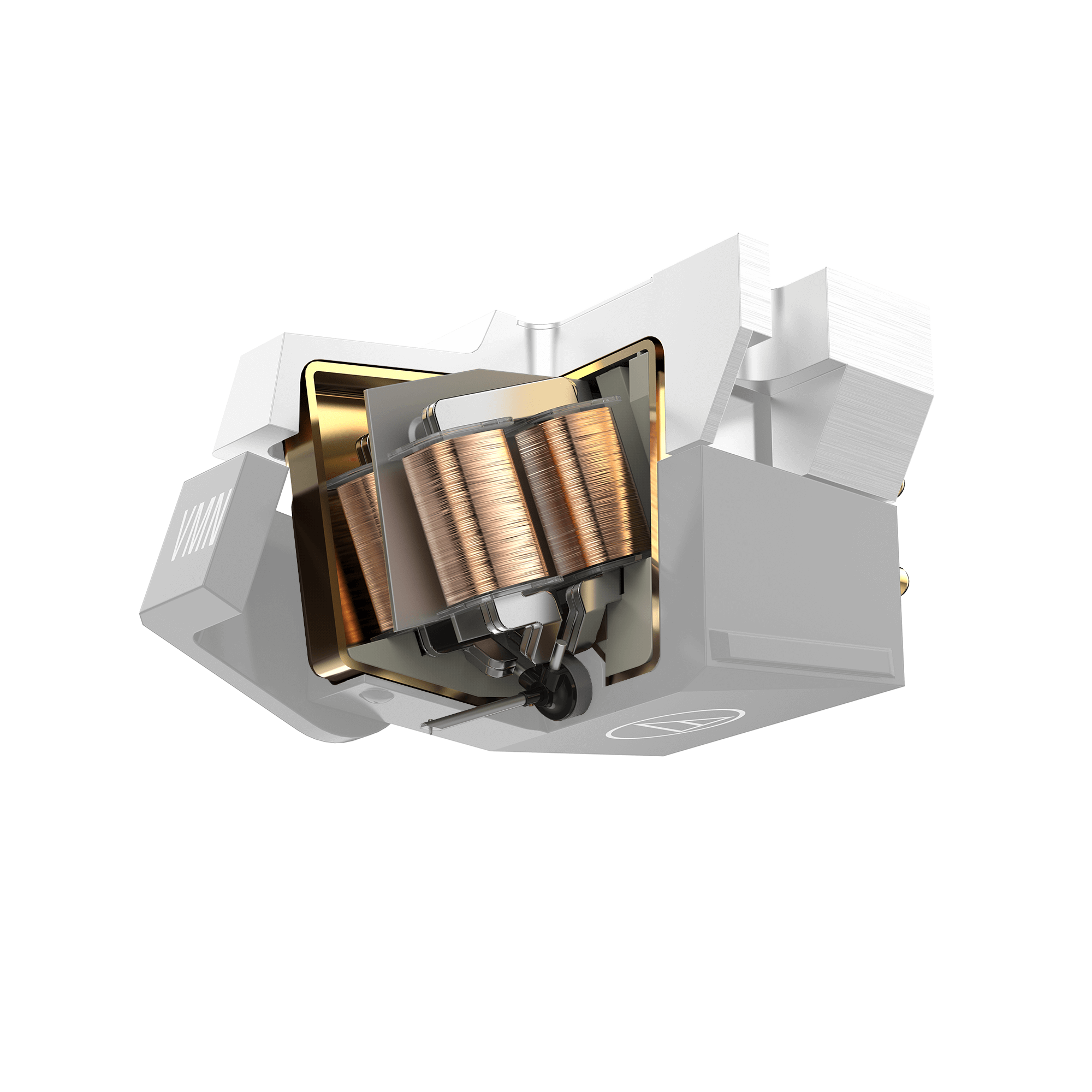

La conception à double aimant brevetée internationalement d’Audio-Technica reproduit la structure de la tête de coupe.

Au lieu d’utiliser un seul gros aimant, les deux aimants sont disposés en forme de “V”. Les deux aimants sont positionnés avec précision pour correspondre aux positions des canaux gauche et droit dans les parois des rainures stéréo. Par conséquent, la conception VM assure une séparation des canaux exceptionnelle, une réponse en fréquence étendue et un superbe suivi.

Système générateur para-toroïdal

Les bobines para-toroïdales améliorent l’efficacité de la génération et offrent une excellente linéarité, car les fuites de flux magnétique dans ce circuit magnétique continu et unifié sont faibles. La perméabilité des âmes est également optimisée grâce à l’utilisation d’âmes laminées.

La plaque de blindage centrale réduit la diaphonie

Une plaque de blindage centrale en permalloy permet une séparation efficace des canaux gauche et droit, supprimant la diaphonie électrique à moins de 40 dB. Ceci est similaire à la valeur de diaphonie réelle trouvée dans les rainures du disque lui-même.

Série 500

Corps de cartouche standard équipé de bobines para-toroïdales, d’une plaque de blindage centrale et d’un fil de bobine 6N-OFC identique à la série 700.

Stylet lié elliptique

Le stylet en diamant elliptique suit la modulation de la rainure avec une plus grande précision par rapport à un stylet conique, offrant des réponses en fréquence et en phase améliorées tout en réduisant la distorsion.

CARACTERISTIQUES TECHNIQUES :

Cellule et Stylet
Réponse en Fréquence	20 – 23 000 Hz
Séparation des Canaux	27dB (1kHz)
Angle de Piste Vertical	23˚
Force de suivi vertical	1,8 à 2,2 g (norme 2,0 g)
Fixation du Diamant	Tige ronde collée
Impédance de Charge Recommandée	47 000Ω
Impédance de la Bobine	2 700 Ω (1 kHz)
Tension de Sortie	4,0 mV (1 kHz, 5 cm/s)
Equilibre des Canaux en Sortie	1,5dB (1kHz)
Type de Diamant	Elliptique Collé
Cantilever (levier porte-pointe)	Tuyau en aluminium
Compliance Statique	35 x 10-6 cm/dyne
Compliance Dynamique	8 x 10-6 cm/dynes (100Hz)
Montage	1/2” centres
Dimensions	17,3 (H) x 17,0 (L) x 28,2 (L) mm
Accessoires Fournis	Vis d’installation de la cartouche 5 mm × 2 et 10 mm × 2, rondelle × 2, écrou hexagonal × 2
Capacité de Charge Recommandée	100 – 200pF
Pointe de Lecture de Remplacement	VMN20EB
Taille du Diamant	0,3 x 0,7 millième
Type de cellule	Type de machine virtuelle
Poids	6.4g
